螺旋分级机

螺旋分级机

水槽长度≤3000-14300mm

螺旋直径300-3000mm

分级机主要有高堰式单螺旋分级机、双螺旋分级机、沉没式单螺旋分级机和双螺旋分级机,具有结构简单、工作可靠、操作方便等优点。

适用物料:石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿等。

免费定制配套方案 立即咨询
产品介绍技术优势工作原理技术参数
Product Introduction

产品介绍

螺旋分级机在选矿作业中与球磨机配成闭路循环流程,将合乎粒度大小要求的矿物作为成品从溢流端排放到下端工序,将粗砂送回球磨机中再磨。

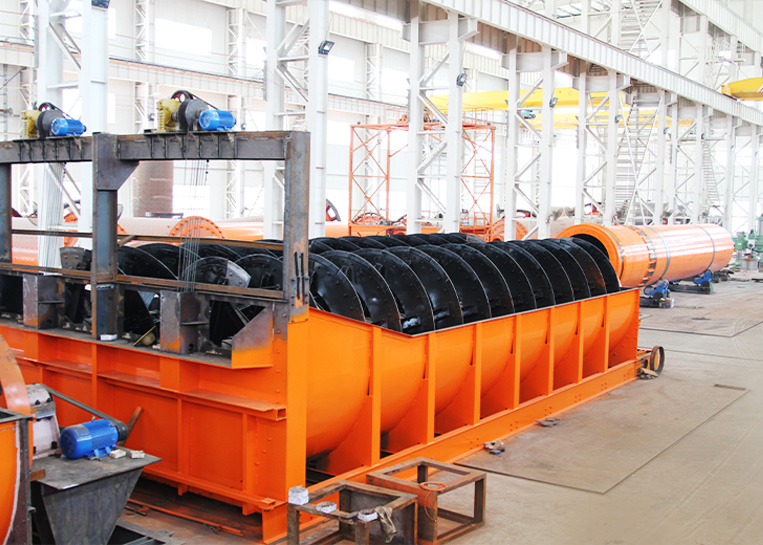

螺旋分级机的产品介绍
Product Advantages

产品优势

01

分级机由于在生产过程中,工作可靠、操作简易、无任何故障,大大提高了施工进展。

02

机器不仅能分级矿砂,还可做洗矿作业中的脱泥、脱水工作,一机多用,给客户节省一定的投资费用。

How It Works

工作原理

0371-66066666

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。工作时,分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。

Technical Parameters

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970
FC-24 14130 6800 490 18.5 4 16580 2930 7190
2FG-24 9130 13600 1160 30 6 12710 5430 5690
2FC-24 14130 13700 910 37 8 17710 5430 8000
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680
